کامینوشن یا خُردایش، فرآیندی است که طی آن مواد، به ویژه سنگ‌های معدنی استخراج شده، به قطعات بسیار ریز تقسیم می‌شوند. این عمل معمولاً در معدنکاری، از طریق مراحل خُردایش و آسیاب کردن و با وسیله‌ای به نام هیدروکن انجام می‌شود.
در گذشته، معدنکاری فرآیندی طاقت‌فرسا و متکی بر نیروی کار انسانی بود؛ به طوری که معدنچیان با استفاده از ابزارهایی مانند تبر، مته و چکش، سنگ‌ها را خُرد می‌کردند. تا اواسط قرن نوزدهم، خُردایش عمدتاً به صورت دستی انجام می‌شد و چکش‌های آبی نیز در دوران انقلاب صنعتی به تدریج رایج شدند. در آن زمان، حجم کمی از مواد خرد شده تولید می‌شد و برای حمل و نقل، در کیسه‌ها یا واگن‌ها بسته‌بندی می‌شد.
تاریخچه سنگ شکن مخروطی (هیدروکن)
تاریخچه سنگ شکن مخروطی یا هیدروکن به اوایل دهه 1920 برمی‌گردد، زمانی که برادران سیمونز اهل میلواکی ایالات متحده، موفق به طراحی و ساخت اولین سنگ شکن مخروطی فنری شدند. این اختراع به دلیل سادگی و دوام بی‌نظیرش (با تنها نه قطعه متحرک) به سرعت مورد توجه قرار گرفت.
هیدروکن مخروطی فنری با گذشت زمان و طی سال‌های متمادی تحقیق و توسعه، بهبود یافت و به یکی از کارآمدترین و پرکاربردترین ابزارها در صنعت خردایش مواد تبدیل شد. سادگی طراحی اولیه و تلاش‌های مستمر برای ارتقای آن، سنگ شکن مخروطی را به یک انتخاب محبوب در صنایع مختلف تبدیل کرده است.
معرفی هیدروکن هیدرولیکی
هیدروکن ها، دستگاه‌هایی قدرتمند برای خردایش مواد معدنی هستند که در دو نوع اصلی فنری و هیدرولیکی طراحی می‌شوند. در مدل فنری، فنرها وظیفه باز کردن حفره خردایش را بر عهده دارند و به این ترتیب امکان عبور مواد غیرقابل خرد شدن مانند فلزات خارجی فراهم می‌شود. اولین هیدروکن هیدرولیکی در سال 1948 ساخته شد و با استفاده از فشار هیدرولیک، مکانیزم باز شدن حفره را بهبود بخشید. هر دو نوع کون کراشر امروزه به طور گسترده مورد استفاده قرار می‌گیرند.
این دستگاه‌ها قادر به خردایش طیف وسیعی از سنگ‌ها و مواد معدنی با سختی متوسط تا زیاد هستند و نسبت به سایر انواع کراشرها، مزایای متعددی از جمله مصرف انرژی کمتر، قابلیت اطمینان بالاتر، راندمان بیشتر و نسبت کاهش ابعاد مواد ورودی به خروجی بسیار بالاتر را ارائه می‌دهند.
هیدروکن ها به طور گسترده در صنایع مختلف به‌ویژه ساخت و معدن مورد استفاده قرار می‌گیرند. این دستگاه‌ها معمولاً در مراحل ثانویه، سوم و پایین دست فرآیند خردایش به کار می‌روند، در حالی که کراشرهای فکی و ژیراتوری برای مراحل اولیه خردایش مناسب‌تر هستند.
در برخی موارد، مواد معدنی مستقیماً از معدن و بدون عملیات پیش‌خردایش به هیدروکن ها تغذیه می‌شوند، اما بیشتر مواد ورودی به این دستگاه‌ها از محصول خروجی کراشرهای اولیه تأمین می‌شود. به عبارت دیگر، هیدروکن ها معمولاً در مراحل بعدی فرآیند خردایش مورد استفاده قرار می‌گیرند تا مواد را به اندازه دلخواه خرد کنند.
کاربرد
کاربرد هیدروکن هیدرولیکی
سنگ‌شکن‌ها ماشین‌هایی قدرتمند هستند که برای خرد کردن سنگ‌ها و مواد معدنی بزرگ به قطعات کوچکتر طراحی شده‌اند. این فرآیند، نخستین گام حیاتی در استخراج و پردازش مواد معدنی است. با کاهش اندازه سنگ‌ها، آنها را برای حمل و نقل آسان‌تر و پردازش‌های بعدی آماده می‌کنیم.
در واقع، سنگ‌شکنی به منزله شکستن پیوندهای طبیعی بین ذرات مواد است. این کار با اعمال نیروی مکانیکی قوی بر روی مواد انجام می‌شود. این نیرو می‌تواند به صورت فشار، ضربه یا سایش به مواد وارد شود. پس از خرد شدن، مواد به دستگاه‌های جداسازی منتقل می‌شوند تا مواد معدنی ارزشمند از ناخالصی‌ها جدا شوند.
نوع سنگ‌شکن مورد استفاده به عوامل مختلفی از جمله نوع ماده معدنی، سختی آن، حجم تولید و اندازه ذرات مورد نظر بستگی دارد. به طور کلی، سنگ‌شکن‌ها به دو دسته اصلی اولیه و ثانویه تقسیم می‌شوند. سنگ‌شکن‌های اولیه، سنگ‌های بزرگ را به قطعات کوچکتر شکسته و سنگ‌شکن‌های ثانویه، این قطعات را به اندازه‌های مورد نظر می‌رسانند.
پس از خردایش، مواد خرد شده به دستگاه‌های غربالگری منتقل می‌شوند تا ذرات با اندازه‌های مختلف از هم جدا شوند. سپس، مواد معدنی ارزشمند از طریق روش‌های مختلف فیزیکی یا شیمیایی از ناخالصی‌ها جدا می‌شوند. در برخی موارد، پس از خردایش اولیه و ثانویه، از آسیاب‌ها برای کاهش بیشتر اندازه ذرات استفاده می‌شود.
هیدروکن در یک نگاه:
- هدف: آماده‌سازی مواد معدنی برای پردازش‌های بعدی
- روش: اعمال نیروی مکانیکی برای شکستن پیوندهای بین ذرات
- انواع: اولیه، ثانویه
- مراحل: خردایش، غربالگری، جداسازی
به طور خلاصه، سنگ‌شکنی فرآیندی است که در آن مواد معدنی بزرگ به قطعات کوچکتر تبدیل می‌شوند تا برای استفاده‌های صنعتی آماده شوند.

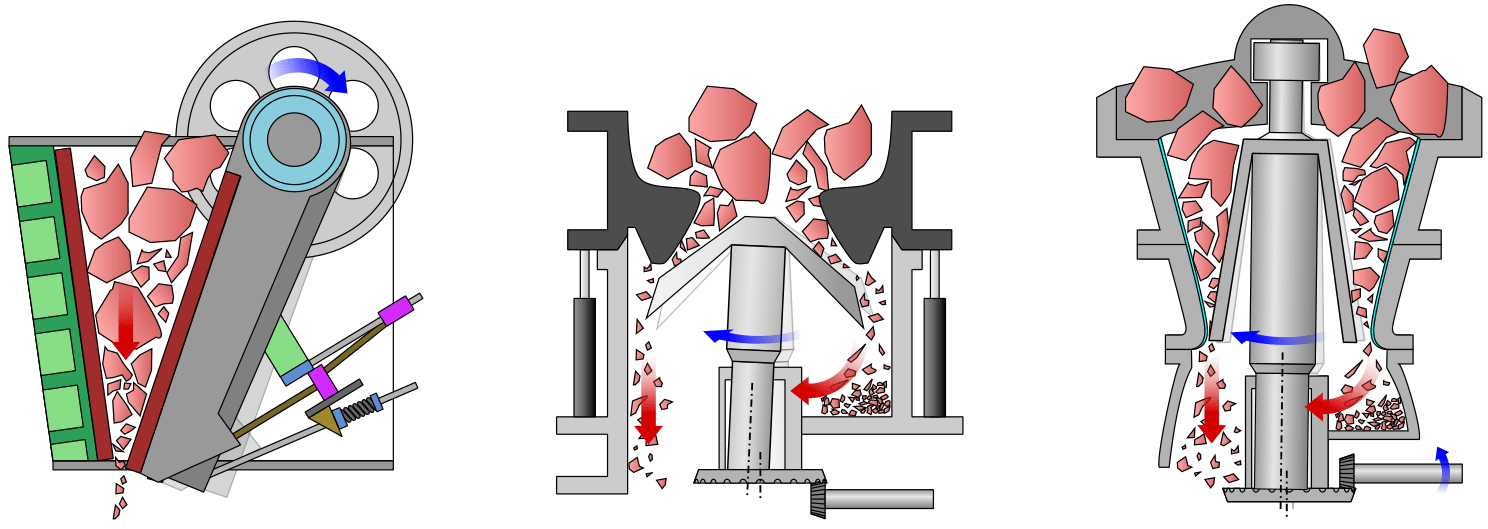

انواع هیدروکن و کاربرد آنها
در صنعت معدن و فرآوری مواد معدنی، سه نوع سنگ شکن به صورت گسترده مورد استفاده قرار می‌گیرد:
- ژیراتوری
- فکی
- مخروطی
سنگ شکن‌های ژیراتوری و فکی معمولاً به عنوان سنگ شکن‌های اولیه به کار می‌روند و وظیفه آنها خرد کردن اولیه مواد معدنی با اندازه بزرگ است. این سنگ شکن‌ها به دلیل ظرفیت بالا و توانایی خرد کردن مواد سخت، برای مراحل ابتدایی فرآیند خردایش بسیار مناسب هستند.
سنگ شکن‌های مخروطی، به دلیل دقت بالا در کنترل اندازه ذرات خروجی، بیشتر برای مراحل بعدی خردایش و تولید محصول نهایی با اندازه مشخص مورد استفاده قرار می‌گیرند. این سنگ شکن‌ها قابلیت تولید محصول با دانه‌بندی یکنواخت و کیفیت بالا را دارند.

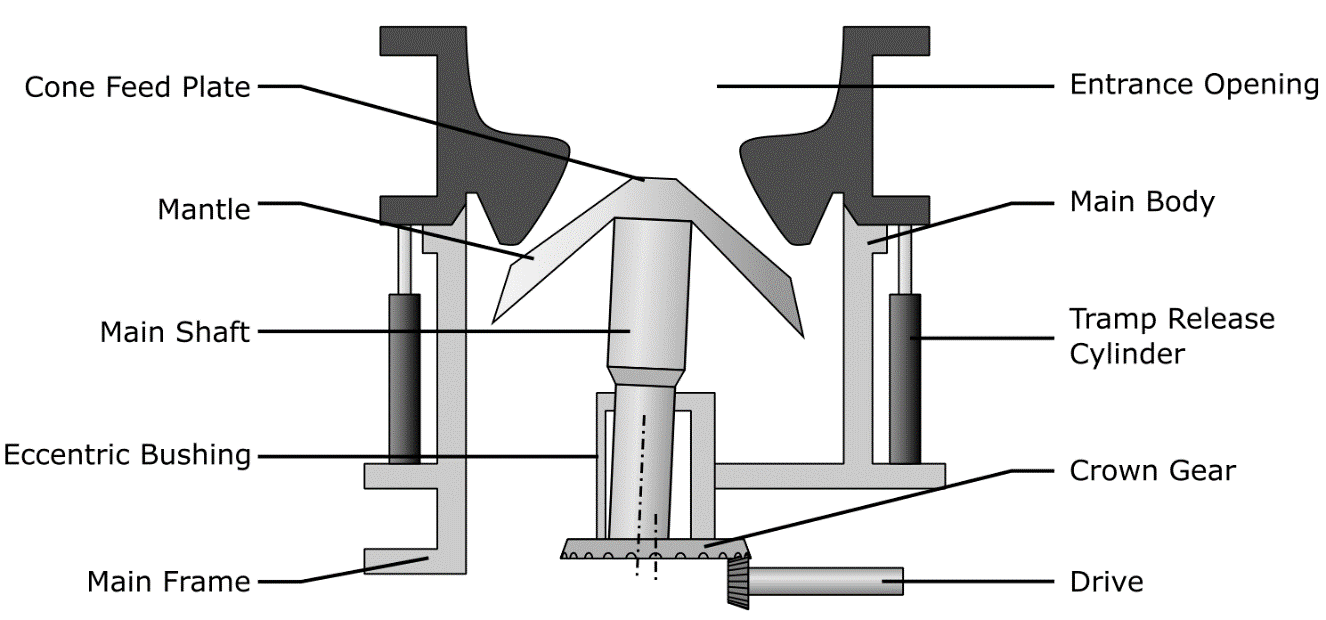

اجزای تشکیل‌دهنده هیدروکن هیدرولیکی

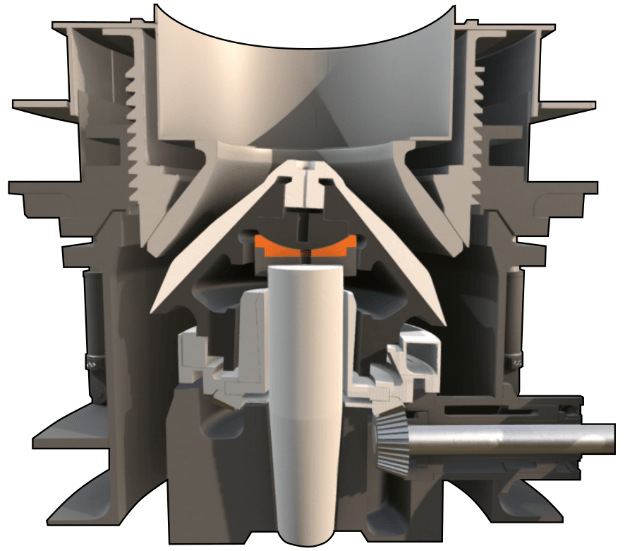

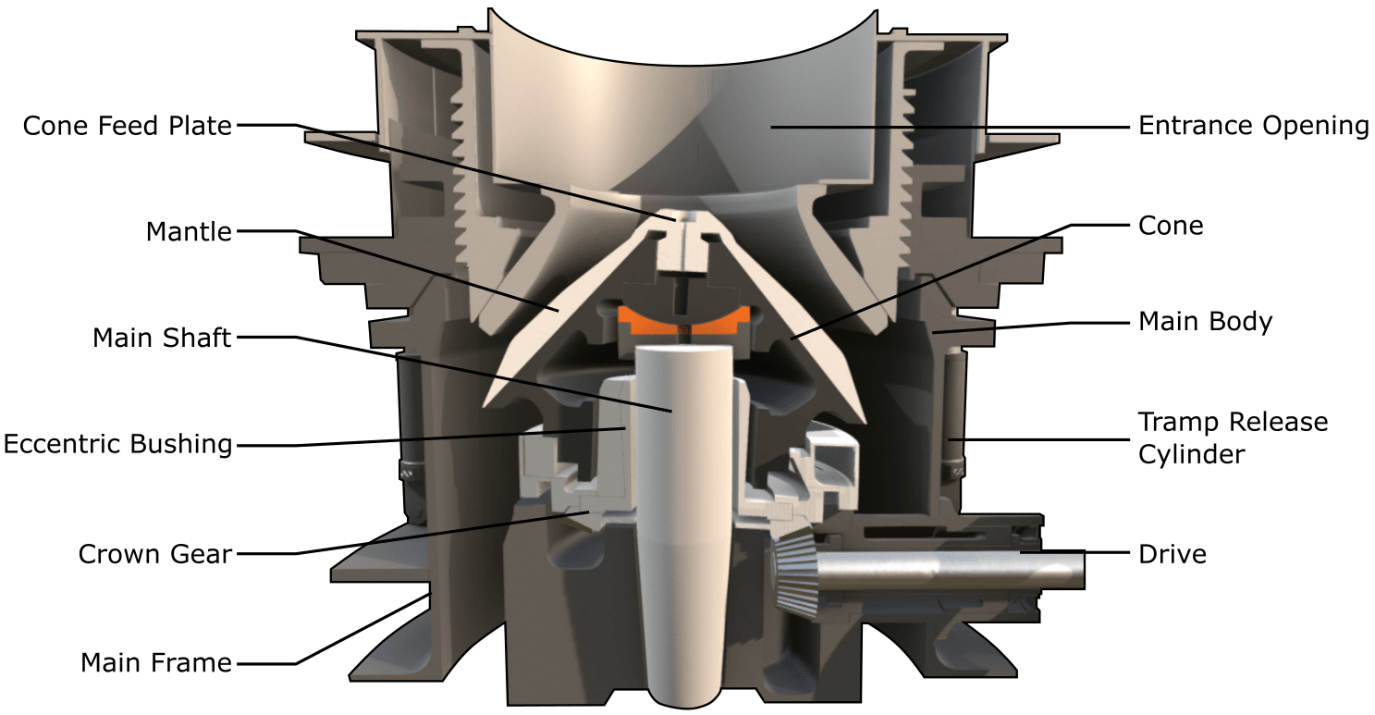

این دستگاه با بهره‌گیری از نیروی گریز از مرکز، مواد ورودی را بین یک مخروط متحرک (ماتل) و یک مخروط ثابت (کانکاو) خرد می‌کند. اجزای اصلی تشکیل‌دهنده یک سنگ شکن مخروطی عبارتند از:
1. مجموعه پوسته بالایی و کلاهک عنکبوت (Top Shell & Spider Cap Assembly)
مواد اولیه از طریق نوار نقاله به مخزنی در بالای سنگ شکن مخروطی عمودی منتقل شده و سپس از دهانه‌ای در پوسته بالایی وارد سنگ شکن می‌شود. در برخی طرح‌ها، صفحه‌ای توزیع‌کننده برای یکنواخت کردن ورود مواد به سنگ شکن تعبیه شده است. کلاهک عنکبوت (در صورت وجود) وظیفه نگهداری یاتاقان بالایی شفت اصلی را بر عهده دارد. روانکاری شفت بسته به طراحی آن، با گریس یا روغن انجام می‌شود.
2. شفت اصلی (Main Shaft)
شفت اصلی معمولاً از فولاد فورج شده با کیفیت بالا ساخته شده و برای کاهش تنش‌های داخلی، بازپخت می‌شود. بخش فوقانی این شفت توسط یک یاتاقان خود تراز در کلاهک عنکبوت (در صورت وجود) پشتیبانی می‌شود. این نوع یاتاقان به گونه‌ای طراحی شده است که بتواند حرکت نوسانی شفت را جبران کند. این حرکت نوسانی ناشی از آرایش خارج از مرکز درایو در بخش پایین‌تر شفت است. ژورنال یاتاقان عنکبوت نیز بر روی قسمت فوقانی شفت اصلی منقبض شده است.
3. یاتاقان پله‌ای (Step Bearing)
سیستم پشتیبانی شفت اصلی در این مجموعه، متکی بر یک آرایش سه تکه از یاتاقان‌های پله‌ای است که با شفت اصلی حرکت نوسانی هماهنگ دارد. این یاتاقان‌ها وظیفه تحمل وزن شفت را بر عهده دارند.
4. منتل و کونکاوها (Mantle & Concaves)
مَنتل، قطعه‌ای است که بر روی سر شفت اصلی نصب می‌شود. این قطعه بخشی از سطوح پوششی قابل تعویض را تشکیل داده و همراه با شفت در حرکت نوسانی شرکت می‌کند. مَنتل‌ها معمولاً از آلیاژ فولاد منگنز ساخته می‌شوند و نقش مهمی در کاهش اصطکاک و افزایش طول عمر سیستم ایفا می‌کنند.
یک حلقه کونکاو (لاینر کاسه) نیز در داخل محفظه بالایی جای دارد. این سطح سایش ثابت را تشکیل می‌دهد.
5. درایو خارج از مرکز و بوشن (Eccentric Drive & Bushing)
حرکت خارج از مرکز در این سیستم، با استفاده از یک بوشن خارج از مرکز در قسمت پایین شفت اصلی و قرارگیری درایو نیز در همین ناحیه، ایجاد می‌شود. این طراحی الهام گرفته از سنگ شکن‌های ژیراتوری بوده و عملکردی مشابه دارد.
بوشن خارج از مرکز از فولاد کربن با روکش داخلی برنجی ساخته شده است. این روکش برنجی قابلیت تعویض با آستین‌های مختلف را فراهم می‌کند تا بتوان پرتاب خارج از مرکز را تنظیم نمود. “پرتاب” در واقع دامنه حرکت شفت و به تبع آن، فاصله بین مانتل و لاینر کاسه در هر نقطه را تعیین می‌کند. این پارامتر در نقطه خفگی از اهمیت ویژه‌ای برخوردار است؛ جایی که قطر مانتل به حداکثر رسیده و فاصله آن با سطوح پوششی ثابت به کمترین مقدار خود می‌رسد.
6. مجموعه چرخ‌دنده پینیون و میل بادامک (Pinion Gear & Countershaft Assembly)
در این سیستم، یک چرخ‌دنده پینیون فولاد آلیاژی به شفتی متصل شده و توسط یاتاقان‌هایی که با سیستمی روانکاری مشترک تغذیه می‌شوند، پشتیبانی می‌شود. نیروی محرکه از طریق یک آرایش قرقره موتور خارجی به شفت پینیون منتقل شده و سپس این شفت، با استفاده از مجموعه چرخ‌دنده‌های پینیون و کرون، شفت اصلی را به چرخش درمی‌آورد.
7. پوسته پایین (Bottom Shell)
پوسته پایین یک سازه فولادی ریخته‌گری شده و آنیل شده است که به منظور جای دادن آرایش درایو، اجزای درایو خارج از مرکز و هدایت مواد تخلیه شده از سنگ شکن طراحی شده است. این پوسته به عنوان یک محفظه اصلی عمل کرده و اجزای حیاتی فرآیند خردایش را در خود جای می‌دهد.
سخن پایانی
در پایان می‌توان گفت که سنگ شکن‌های هیدروکن به عنوان یکی از تجهیزات اصلی در صنایع معدنی و ساختمانی، نقشی حیاتی در خردایش و آماده‌سازی مواد اولیه ایفا می‌کنند. با پیشرفت تکنولوژی، این دستگاه‌ها روز به روز بهبود یافته و کارایی بیشتری پیدا کرده‌اند. آشنایی با انواع، عملکرد، مزایا و معایب سنگ شکن‌های هیدروکن، به مهندسان و متخصصان این حوزه کمک می‌کند تا بهترین انتخاب را برای پروژه‌های خود داشته باشند. در آینده، انتظار می‌رود که با توسعه فناوری‌های جدید، شاهد پیشرفت‌های بیشتری در طراحی و ساخت این نوع سنگ شکن‌ها باشیم.
