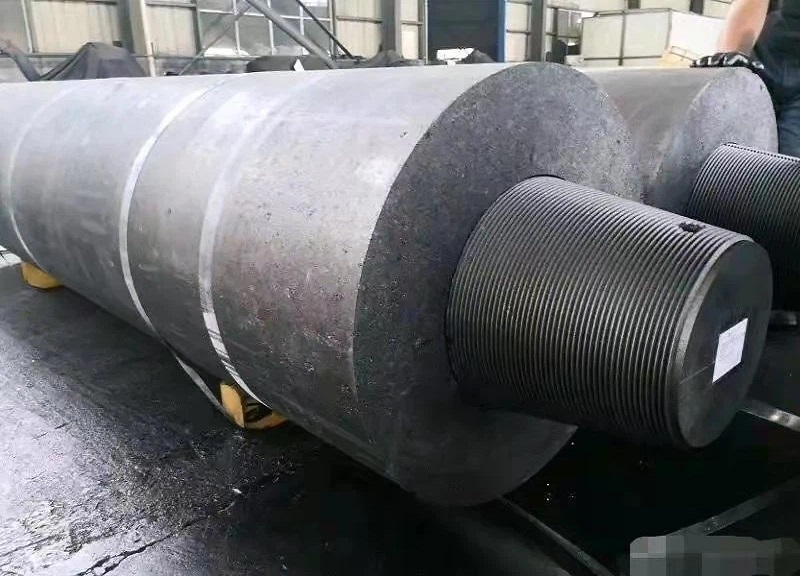

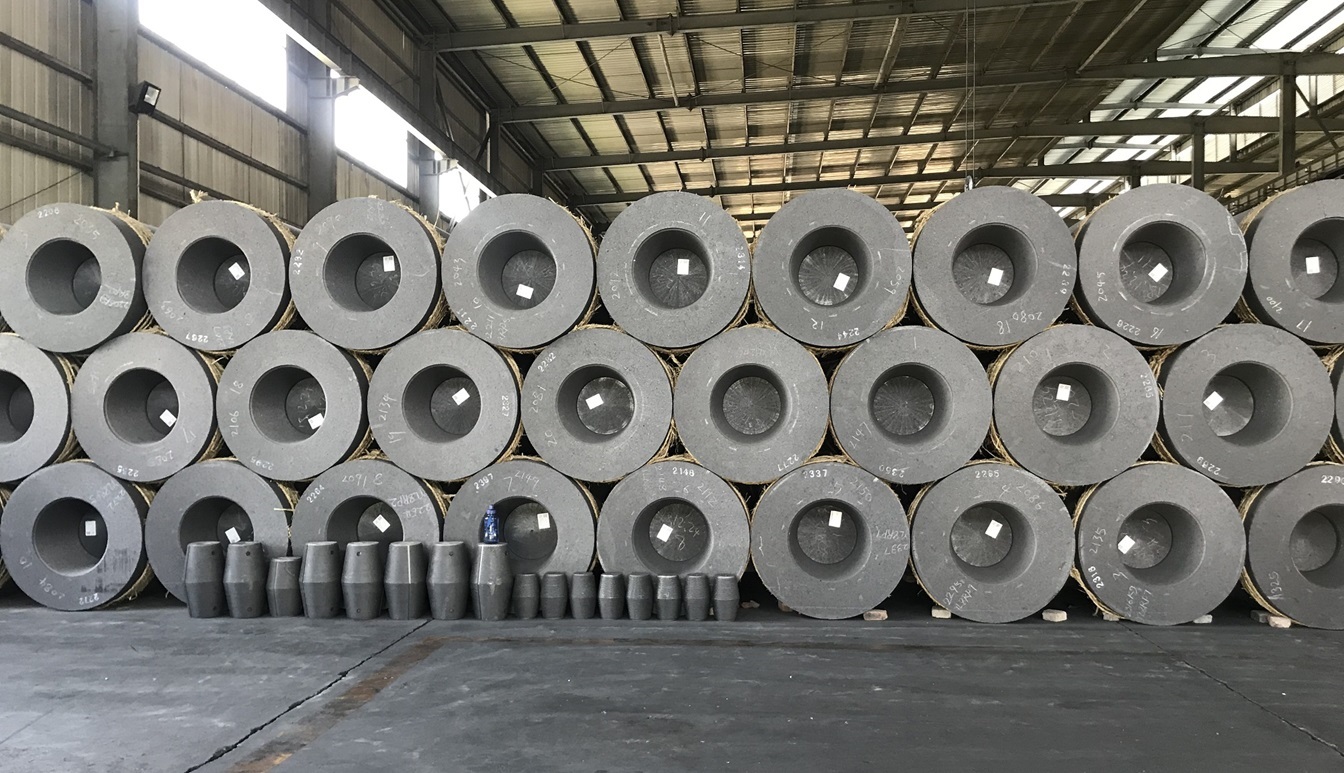

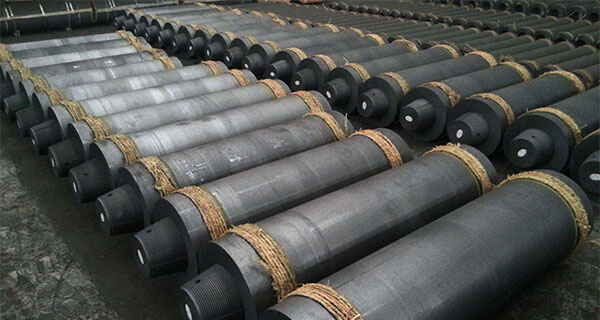

الکترود گرافیتی یک ماده مصرفی است که در فرآیندهای صنعتی مختلف، به ویژه در تولید فولاد و ذوب فلزات، کاربرد دارد. این الکترودها از گرافیت ساخته می‌شوند که نوعی کربن با ساختار بلوری است و به دلیل خواص منحصر به فرد خود، از جمله هدایت الکتریکی بالا، مقاومت در برابر حرارت و پایداری شیمیایی، برای استفاده در دماهای بسیار بالا مناسب است.
الکترودهای گرافیتی در کوره‌های قوس الکتریکی (EAF) برای ذوب قراضه آهن و تولید فولاد استفاده می‌شوند. در این فرآیند، جریان الکتریکی قوی از طریق الکترودها عبور کرده و قوس الکتریکی ایجاد می‌کند که گرمای بسیار زیادی تولید می‌کند و مواد را ذوب می‌کند. الکترودهای گرافیتی همچنین در کوره‌های پاتیلی (LF) برای تصفیه و آلیاژسازی فولاد مذاب استفاده می‌شوند.
علاوه بر کاربرد در صنعت فولاد، الکترودهای گرافیتی در سایر فرآیندهای صنعتی مانند تولید سیلیکون، فسفر و سایر مواد شیمیایی نیز کاربرد دارند. این الکترودها به دلیل مقاومت در برابر خوردگی و توانایی تحمل دماهای بالا، برای استفاده در محیط‌های سخت و خورنده مناسب هستند.
فرآیند تولید الکترود گرافیتی
الکترودهای گرافیتی در کوره‌های قوس الکتریکی برای ذوب فلزات و مواد دیگر در دماهای بسیار بالا کاربرد دارند. فرآیند تولید الکترود گرافیتی شامل مراحل مختلفی است که در ادامه به طور خلاصه به آن‌ها اشاره می‌کنیم:
- تهیه مواد اولیه: مواد اولیه اصلی برای تولید الکترود گرافیتی شامل کک نفتی، کک سوزنی و قیر ذغال سنگ است. این مواد باید با دقت انتخاب و مخلوط شوند.
- مخلوط کردن و شکل‌دهی: مواد اولیه پس از مخلوط شدن، به شکل خمیر در می‌آیند. سپس این خمیر در قالب‌های مخصوص ریخته شده و تحت فشار قرار می‌گیرد تا شکل الکترود مورد نظر را به خود بگیرد.
- پخت: الکترودهای شکل داده شده در کوره‌های مخصوص در دماهای بالا پخته می‌شوند. این فرآیند باعث حذف مواد فرار و افزایش استحکام الکترود می‌شود.
- گرافیت‌سازی: پس از پخت، الکترودها در دماهای بسیار بالاتر (تا 3000 درجه سانتیگراد) تحت فرآیند گرافیت‌سازی قرار می‌گیرند. این فرآیند باعث تبدیل کربن آمورف به گرافیت کریستالی می‌شود که رسانایی الکتریکی و حرارتی الکترود را به طور قابل توجهی افزایش می‌دهد.
- ماشین‌کاری: الکترودهای گرافیت‌شده پس از خنک شدن، ماشین‌کاری می‌شوند تا ابعاد و شکل نهایی مورد نظر را به دست آورند.
- بازرسی و کنترل کیفیت: در نهایت، الکترودهای تولید شده تحت بازرسی‌های دقیق کیفیت قرار می‌گیرند تا اطمینان حاصل شود که مطابق با استانداردهای مورد نظر هستند.
مزایای الکترود گرافیتی
- هدایت الکتریکی بالا
- مقاومت در برابر حرارت بالا
- مقاومت در برابر شوک حرارتی
- محتوای کم خاکستر
- استحکام مکانیکی مناسب
- مقاومت در برابر اکسیداسیون
- قابلیت حفظ حرارت تولید شده
- کاهش زمان اتصال الکترود
- افزایش بهره وری
کاربردهای الکترود گرافیتی
- تولید فولاد (در کوره‌های قوس الکتریکی)
- تولید فلز سیلیسیم و آلیاژهای آن
- تولید آلومینیوم
- پالایش فلزات (تصفیه و بازیابی فلزات)
- ذوب فلزات گرانبها (طلا و نقره)
- خمکاری، ایجاد شیار یا حذف عیوب در قطعات ریخته‌گری و جوشکاری‌شده از طریق قوس الکتریکی
انواع الکترود گرافیتی
الکترودهای گرافیتی بر اساس کاربرد و ویژگی‌هایشان به انواع مختلفی تقسیم می‌شوند. در اینجا به برخی از مهم‌ترین انواع الکترودهای گرافیتی اشاره می‌کنیم:
1. الکترودهای گرافیتی بر اساس قدرت:
- الکترود گرافیتی توان معمولی (RP): این نوع الکترودها برای کاربردهای عمومی و کوره‌های قوس الکتریکی با توان متوسط استفاده می‌شوند.
- الکترود گرافیتی با توان بالا (HP): این الکترودها برای کوره‌های قوس الکتریکی با توان بالا و تولید فولادهای آلیاژی مناسب هستند.
- الکترود گرافیتی با قدرت فوق العاده بالا (UHP): این نوع الکترودها برای کوره‌های قوس الکتریکی با توان بسیار بالا و تولید فولادهای خاص کاربرد دارند.
2. الکترودهای گرافیتی بر اساس قطر:
- الکترودهای گرافیتی با قطر کم (SDGE): این نوع الکترودها در کوره‌های قوس الکتریکی کوچک و متوسط استفاده می‌شوند.
- الکترودهای گرافیتی با قطر بزرگ (LDGE): این الکترودها برای کوره‌های قوس الکتریکی بزرگ و با توان بالا مناسب هستند.
3. الکترودهای گرافیتی بر اساس کاربرد:
- الکترودهای گرافیتی برای کوره‌های قوس الکتریکی: این الکترودها در صنایع فولادسازی برای ذوب آهن قراضه و تولید فولاد استفاده می‌شوند.
- الکترودهای گرافیتی برای کوره‌های الکتریکی احیا: این الکترودها در صنایع متالورژی برای تولید فلزات غیرآهنی مانند آلومینیوم و منیزیم کاربرد دارند.
- الکترودهای گرافیتی برای EDM (ماشین‌کاری تخلیه الکتریکی): این الکترودها در صنایع قالب‌سازی و ابزارسازی برای ماشین‌کاری قطعات فلزی با دقت بالا استفاده می‌شوند.
4. الکترودهای گرافیتی بر اساس خلوص:
- الکترودهای گرافیتی با خلوص بالا: این الکترودها برای کاربردهای خاص که نیاز به خلوص بالا دارند، مانند تولید نیمه‌رساناها، استفاده می‌شوند.
- الکترودهای گرافیتی با خلوص معمولی: این الکترودها برای کاربردهای عمومی و صنعتی استفاده می‌شوند.
راهنمای خرید الکترود گرافیتی
برای خرید الکترود گرافیتی، ابتدا باید نوع کاربرد مورد نظر خود را مشخص کنید. الکترودهای گرافیتی در انواع مختلفی مانند RP، HP و UHP تولید می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند. به عنوان مثال، الکترودهای RP برای کوره‌های قوس الکتریکی با توان پایین و الکترودهای UHP برای کوره‌های قوس الکتریکی با توان بسیار بالا مناسب هستند.
همچنین، باید به کیفیت الکترود توجه کنید. الکترودهای با کیفیت بالا دارای مقاومت الکتریکی پایین، استحکام مکانیکی بالا و پایداری حرارتی مناسب هستند.
علاوه بر نوع و کیفیت الکترود، باید به ابعاد آن نیز توجه کنید. ابعاد الکترود باید با توجه به ظرفیت کوره قوس الکتریکی و نوع فولاد تولیدی انتخاب شود. به طور کلی، الکترودهای با قطر بزرگتر برای کوره‌های قوس الکتریکی با ظرفیت بالا و الکترودهای با قطر کوچکتر برای کوره‌های قوس الکتریکی با ظرفیت پایین مناسب هستند.
همچنین، باید به طول الکترود توجه کنید. طول الکترود باید به گونه‌ای باشد که بتواند به راحتی در کوره قوس الکتریکی نصب شود.
الکترود گرافیتی در کنار چه تجهیزاتی در صنعت ریخته گری استفاده می‌شود؟
در کنار الکترودهای گرافیتی، تجهیزات دیگری نیز در صنعت ریخته‌گری برای بهبود فرآیندها و کیفیت محصولات استفاده می‌شوند. برخی از این تجهیزات عبارت‌اند از:
-
کوره‌های قوس الکتریکی (EAF): این کوره‌ها برای ذوب فلزات با استفاده از قوس الکتریکی ایجاد شده توسط الکترودهای گرافیتی به‌کار می‌روند.
-
کوره‌های پاتیلی (LF): این کوره‌ها برای پالایش و تنظیم ترکیب شیمیایی مذاب استفاده می‌شوند و معمولاً در کنار کوره‌های قوس الکتریکی به‌کار می‌روند.
-
قالب‌های ریخته‌گری: برای شکل‌دهی به مذاب فلزی و تولید قطعات با اشکال مختلف استفاده می‌شوند.
-
بوته‌های ریخته‌گری: ظروفی نسوز که برای نگهداری مذاب فلزی در دماهای بالا طراحی شده‌اند.
-
پمپ‌های خلأ و سیستم‌های تهویه: برای کنترل گازها و ناخالصی‌ها در فرآیند ریخته‌گری و بهبود کیفیت قطعات.
استفاده هماهنگ و بهینه از این تجهیزات، همراه با الکترودهای گرافیتی با کیفیت، می‌تواند به بهبود کارایی، کاهش هزینه‌ها و افزایش کیفیت محصولات در صنعت ریخته‌گری منجر شود.
نتیجه‌گیری
با افزایش تقاضا برای فولاد و سایر فلزات، نیاز به الکترودهای گرافیتی با کیفیت و کارایی بالاتر نیز افزایش یافته است. تحقیقات در زمینه بهبود فرآیند تولید، کاهش هزینه‌ها و افزایش طول عمر الکترودها ادامه دارد. همچنین، توسعه فناوری‌های جدید مانند الکترودهای گرافیتی بلند (با طول بیشتر) می‌تواند به بهبود کارایی و کاهش هزینه‌ها در فرآیندهای صنعتی کمک کند.
در نهایت، با توجه به نقش حیاتی الکترودهای گرافیتی در صنایع مختلف، توجه به کیفیت، بهینه‌سازی فرآیندها و تحقیق و توسعه در این حوزه ضروری است تا پاسخگوی نیازهای روزافزون صنایع مدرن باشیم.
