کوره‌های گنبدی یا کوره کاپولا ، کوره‌های ذوب فلزات هستند که برای ذوب چدن، برنز و سایر آلیاژها به کار می‌روند. این کوره‌ها به ویژه برای تبدیل آهن به چدن مورد استفاده قرار می‌گیرند.

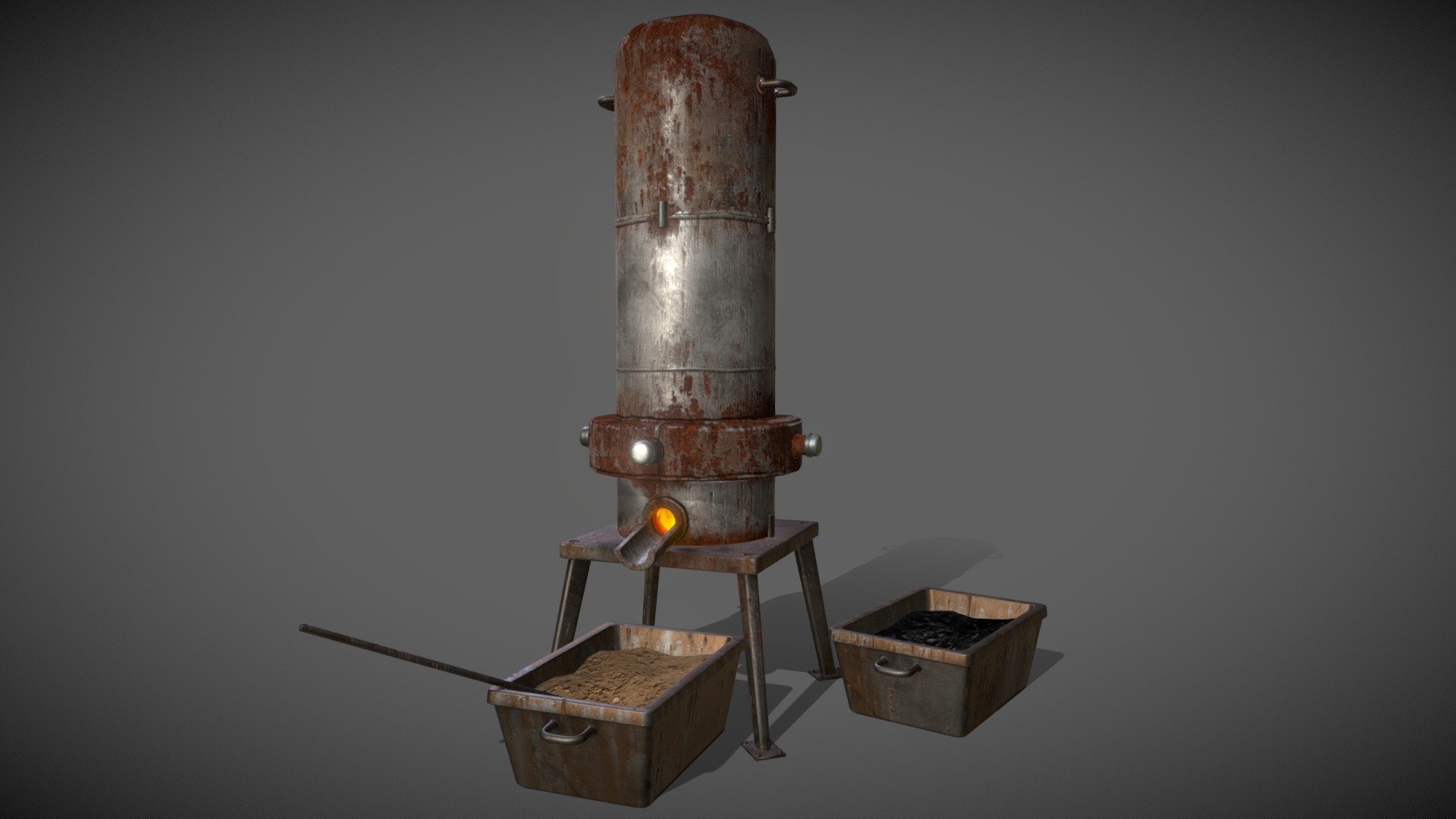

اولین بار کوره کاپولا در چین و در دوره سلسله جنگجو (403-221 قبل از میلاد) ساخته شد. این کوره ساختاری استوانه‌ای شکل دارد که به صورت عمودی قرار گرفته و مواد اولیه و سوخت از بالای آن به داخل ریخته می‌شوند.
کوره‌های گنبدی به دلیل توانایی تولید چدن با کیفیت بهتر نسبت به آهن خام، برای سال‌های متمادی در ریخته‌گری‌های آهن مورد استفاده قرار گرفته‌اند. برای کاهش آلودگی‌های زیست محیطی، گاهی اوقات یک کلاهک در بالای کوره نصب می‌شود که علاوه بر جلوگیری از خروج گازهای مضر، از ورود باران نیز جلوگیری می‌کند.
بدنه کوره از فولاد ساخته شده و داخل آن با آجرهای نسوز و مواد چسباننده نسوز پوشانده می‌شود. کف کوره نیز با مخلوطی از خاک رس و ماسه به عنوان یک پوشش موقت پوشانده می‌شود. گاهی اوقات برای سهولت در جداسازی مواد مذاب، زغال سنگ به این مخلوط اضافه می‌کنند. با گرم شدن کوره، زغال سنگ می‌سوزد و پوشش کف را شکننده می‌کند.

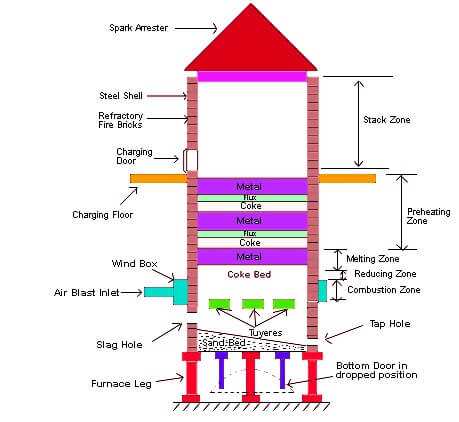

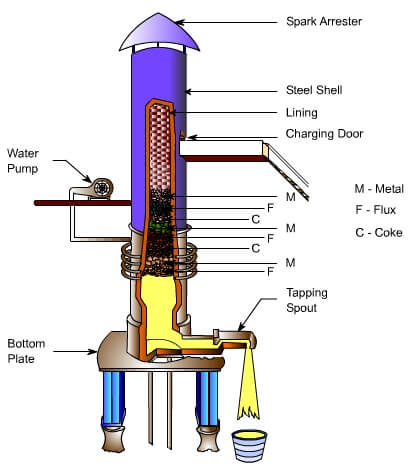

اجزای تشکیل دهنده کوره کاپولا
اجزای اصلی و عملکرد:
- بدنه: بدنه کوره از فولاد ساخته شده و با مواد نسوز پوشانده می‌شود تا در برابر حرارت بالا مقاوم باشد.
- درب‌ها: در قسمت پایین کوره، دو درب لولایی وجود دارد که برای تخلیه مواد مذاب و سرباره باز می‌شوند. این درب‌ها توسط یک تکیه‌گاه مرکزی در حالت بسته نگه داشته می‌شوند.
- بستر کک: در داخل کوره، بستری از کک (نوعی سوخت) قرار دارد که برای ایجاد حرارت لازم برای ذوب فلز استفاده می‌شود.
- فلز مذاب: فلزاتی مانند چدن، به همراه مواد افزودنی، به صورت لایه‌لایه بر روی بستر کک قرار می‌گیرند تا ذوب شوند.
- ماسه بسته: در قسمت پایین کوره، ماسه بسته برای ایجاد یک سطح مناسب و جلوگیری از نشت مواد مذاب استفاده می‌شود.
- دمنده‌ها (تویِرها): هوای مورد نیاز برای احتراق کک از طریق دمنده‌هایی (تویِرها) که در اطراف لبه پایین کوره قرار دارند، وارد می‌شود. این هوا باعث افزایش دمای کوره و ذوب سریع‌تر فلز می‌شود.
کوره کاپولا با استفاده از احتراق کک، حرارت بالایی تولید می‌کند. این حرارت باعث ذوب فلزات موجود در کوره می‌شود. فلز مذاب در پایین کوره جمع شده و از طریق درب‌های خروجی تخلیه می‌شود.
عملکرد کوره کاپولا
ابتدا، مقداری چوب را روی بستری از شن قابل اشتعال قرار می‌دهیم و آن را روشن می‌کنیم.- وقتی چوب به خوبی شعله‌ور شد، کک را از ارتفاع حدود 100 سانتی‌متری (40 اینچ) به داخل کوره می‌ریزیم تا یک لایه کک به ضخامت 100 سانتی‌متر ایجاد شود.
- با استفاده از شعله چوب و دمیدن هوا، کک را مشتعل می‌کنیم. در این مرحله، میزان هوای دمیده شده کمتر از حد معمول است تا کک به آرامی شروع به سوختن کند.
- پس از حدود 3 ساعت، وقتی کک به خوبی شعله‌ور شد، لایه‌های متناوب سنگ آهک، آهن خام و کک را تا لبه بالایی کوره اضافه می‌کنیم.
- در این مرحله، میزان هوای دمیده شده را به حد معمول افزایش می‌دهیم تا کک با سرعت بیشتری بسوزد.
- اکسیژن موجود در هوای دمیده شده، در منطقه احتراق با کک واکنش می‌دهد و گاز دی‌اکسید کربن و گرما تولید می‌کند. این واکنش گرماده است و دمای منطقه احتراق بین 1150 تا 1850 درجه سانتی‌گراد می‌رسد.
- لایه‌های کک بالای منطقه احتراق، نقش محافظت از آهن در برابر اکسید شدن را دارند. دی‌اکسید کربن تولید شده از این لایه‌ها عبور می‌کند و بخشی از آن طی یک واکنش شیمیایی به گاز منوکسید کربن تبدیل می‌شود.
- در بالای این منطقه، آهن جامد ذوب شده و به آهن مذاب تبدیل می‌شود. آهن مذاب به سمت پایین کوره جریان می‌یابد و در انتهای آن جمع می‌شود. در این فرآیند، مقداری کربن توسط آهن مذاب جذب می‌شود.
ابتدا، مقداری چوب را روی بستری از شن قابل اشتعال قرار می‌دهیم و آن را روشن می‌کنیم.فاز دوم:
- بالاترین بخش کوره، منطقه پیش‌گرمایش است که گازهای ورودی در آن گرم می‌شوند. دمای این منطقه حدود 1900 درجه سانتی‌گراد است.
- علاوه بر سنگ آهک، از مواد دیگری مانند فلورسپار و خاکستر سودا نیز برای کمک به ذوب و حذف ناخالصی‌ها استفاده می‌شود.
- پس از شروع دمیدن هوای قوی، اولین قطرات آهن مذاب طی 5 تا 10 دقیقه از خروجی کوره خارج می‌شود.
- در حین فرآیند ذوب، مواد اولیه به طور مداوم به کوره اضافه می‌شوند تا سطح مواد داخل کوره ثابت بماند.
- پس از اتمام فرآیند ذوب، دمیدن هوا و تغذیه کوره متوقف می‌شود.
- با باز کردن دریچه خروجی، سرباره از کوره خارج می‌شود.
- کوره کاپولا معمولاً برای مدت 4 ساعت استفاده می‌شود، اما در صورت نیاز می‌تواند تا 10 ساعت نیز به کار خود ادامه دهد.
- اساس کار کوره کاپولا ، تولید دی‌اکسید کربن و گرما از طریق سوختن کک و ذوب کردن آهن است.
مزایای کوره کاپولا
کوره کاپولا به دلیل ویژگی‌های منحصر به فرد خود، مزایای متعددی را در فرآیند ذوب فلزات ارائه می‌دهد. در اینجا به برخی از مهم‌ترین این مزایا اشاره می‌کنیم:
- سادگی ساخت و راه‌اندازی
- قابلیت ذوب طیف گسترده‌ای از مواد
- فضای مورد نیاز کم
- سهولت بهره‌برداری
- هزینه عملیاتی و نگهداری پایین
- هزینه ساخت پایین
کاربرد کوره کاپولا
در اینجا کاربردهای مختلف کوره کاپولا ذکر شده است:
این کوره عمدتاً برای ذوب فلزات، به‌ویژه آهن خام و قراضه‌های چدنی، استفاده می‌شود.
انواع مختلفی از چدن، از جمله چدن خاکستری و چدن چکش‌خوار، در این کوره تولید می‌شوند.
همچنین، آلیاژهای پایه مس نیز می‌توانند در این کوره ذوب و تولید شوند.
تجهیزات آماده‌سازی مواد اولیه توسط کوره کاپولا
تجهیزات آماده‌سازی مواد اولیه در این سیستم معمولاً شامل موارد زیر است:
سیستم شارژ و حمل مواد اولیه:
- نوار نقاله و کانوی انتقال: برای جابجایی یکنواخت قراضه‌های چدنی، کک، آهک و افزودنی‌ها به سمت کوره.
- سیستم‌های ارتعاشی یا دستگاه‌های وزن‌گیری: جهت تضمین یکنواخت بودن مواد ورودی.
سیستم خردایش و آسیاب:
- آسیاب‌های غلطکی یا آسیاب‌های خردایش: برای خرد کردن قراضه‌های فلزی به قطعات با اندازه‌های مناسب جهت ذوب سریع و یکنواخت می‌توان از ابزارهایی مثل چکش پارکر یا آسیاب‌ها استفاده کرد.
- سیستم‌های تفکیک سایز: تا از همگنی مواد ورودی اطمینان حاصل شود.
سیستم تهیه و مخلوط‌سازی سوخت:
- تجهیزات اندازه‌گیری کک: جهت تهیه مقدار دقیق کک لازم برای ایجاد شرایط حرارتی مطلوب در کوره.
- سیستم‌های مخلوط‌سازی: برای ترکیب کک با افزودنی‌هایی مانند آهک که به کنترل سرباره کمک می‌کند.
سیستم کنترل کیفیت:
- دستگاه‌های آنالیز شیمیایی و فیزیکی: برای بررسی کیفیت و ترکیب مواد اولیه پیش از ورود به کوره.
- آزمایشگاه‌های کنترل کیفی: جهت اطمینان از انطباق مواد با استانداردهای تولید.
سیستم‌های اتوماسیون و کنترل فرآیند:
- کنترلرها و حسگرهای دما و وزن: که شارژ مواد اولیه را در کوره به‌طور دقیق مدیریت می‌کنند.
- سیستم‌های نظارت از راه دور: برای کنترل و بهینه‌سازی فرآیند ذوب.
با استفاده از این تجهیزات، مواد اولیه به صورت یکنواخت و با ترکیب مناسب به کوره کاپولا تحویل داده می‌شوند؛ امری که باعث افزایش راندمان ذوب، کاهش هزینه‌های انرژی و بهبود کیفیت چدن مذاب تولید شده می‌شود.
سخن پایانی
کوره کاپولا به عنوان یکی از مهم‌ترین تجهیزات در صنعت ریخته‌گری ، نقش حیاتی در تولید انواع چدن‌ها و آلیاژهای پایه مس ایفا می‌کنند. این کوره‌ها با قابلیت ذوب سریع و تولید مذاب مداوم، امکان تولید قطعات با کیفیت و استحکام بالا را فراهم می‌کنند. با وجود پیشرفت‌های فناوری در زمینه کوره‌های ذوب، کوره‌های کوپولا همچنان به دلیل کارایی، اقتصادی بودن و قابلیت اطمینان بالا، جایگاه ویژه‌ای در صنایع مختلف دارند.
