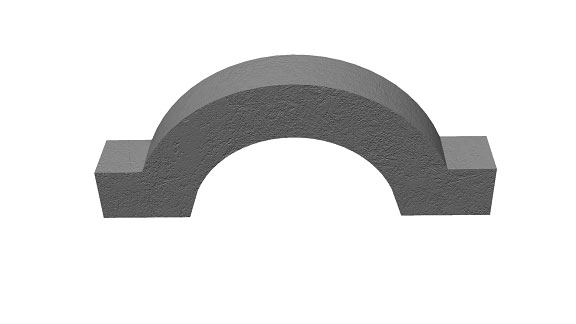

یاتاقان یکی از مهم ترین اجزای مکانیکی در موتور خودرو و سایر ماشین آلات صنعتی است. این قطعه که به شکل نیم دایره ساخته می شود، وظیفه اصلی آن کاهش اصطکاک و تسهیل حرکت بین قطعات متحرک است. یاتاقان ها معمولا بین میل لنگ و شاتون قرار می گیرند تا از سایش و آسیب این قطعات حیاتی موتور جلوگیری کنند.
ساختار این قطعه از چند لایه تشکیل شده است. لایه بیرونی معمولا از جنس فولاد یا برنز مقاوم در برابر حرارت و ضربه ساخته می شود. لایه های داخلی از مواد نرم تر مانند آلیاژهای قلع، مس، آنتیموان و سرب تشکیل شده اند. این لایه های نرم نقش ضربه گیر را ایفا می کنند و از آسیب دیدن میل لنگ جلوگیری می کنند. تعداد و جنس دقیق لایه ها بسته به نوع موتور و کاربرد یاتاقان متفاوت است.
انواع یاتاقان از نظر کارکرد
یاتاقان ها را می توان از جنبه های مختلف دسته بندی کرد. یکی از رایج ترین تقسیم بندی ها بر اساس نوع کارکرد آنها در موتور است:
یاتاقان های ثابت
این قطعات که به آنها یاتاقان اصلی یا main bearing نیز گفته می شود، نقش تکیه گاه میل لنگ را بر عهده دارند. آنها با اتصال به محور ثابت میل لنگ، موقعیت آن را نسبت به پیستون و بدنه سیلندر تنظیم می کنند. یاتاقان های ثابت از حرکت های جانبی و رفت و برگشتی میل لنگ جلوگیری کرده و لقی آن را کنترل می کنند.
در موتورهای 4 سیلندر که رایج ترین نوع موتور در خودروها هستند، معمولا 5 عدد یاتاقان ثابت وجود دارد. این این قطعات دارای سوراخ هایی هستند که امکان عبور روغن و روان کننده ها را فراهم می کند. همچنین شیارهایی بین سوراخ ها تعبیه شده تا روغن بتواند به راحتی جریان یابد.
یاتاقان های متحرک
یاتاقان های متحرک که به آنها شاتون نیز می گویند، بین شاتون و میل لنگ قرار می گیرند. وظیفه اصلی آنها تنظیم موقعیت شاتون نسبت به میل لنگ و جلوگیری از ضربه و اصطکاک بین این دو قطعه است. برخلاف یاتاقان های ثابت، در این نوع این قطعات میل لنگ آزادانه حرکت می کند و حرکت رفت و برگشتی پیستون را به حرکت دورانی تبدیل می کند.
ساختار این قطعات متحرک شبیه به نوع ثابت است با این تفاوت که فاقد سوراخ بوده و تنها دارای شیارهایی برای گردش روغن هستند. یک نیمه یاتاقان به شاتون متصل می شود و نیمه دیگر پس از قرار گرفتن روی میل لنگ به آن پیچ می شود.
انواع از نظر ساختار
علاوه بر تقسیم بندی بر اساس کارکرد، یاتاقان ها را می توان از نظر ساختار نیز به چند دسته تقسیم کرد:
نوع لغزشی
این نوع قطعات که ساده ترین نوع هستند، از چند لایه مواد مختلف تشکیل شده اند که روی هم قرار گرفته و یک محفظه محافظ ایجاد می کنند. یاتاقان های لغزشی معمولا برای نگهداری و محافظت از حرکات استفاده می شوند. مزیت اصلی آنها ساختار ساده و هزینه پایین است، اما اصطکاک در آنها نسبتا بالاست.
نوع غلتشی
یاتاقان های غلتشی که به آنها یاتاقان های ضد اصطکاکی نیز می گویند، از دو رینگ داخلی و خارجی و تعدادی ساچمه یا غلتک بین آنها تشکیل شده اند. ساچمه ها یا غلتک ها با یک قفسه از هم جدا می شوند تا از تماس مستقیم آنها جلوگیری شود. این نوع یاتاقان اصطکاک بسیار کمتری نسبت به نوع لغزشی دارد و برای سرعت های بالاتر مناسب است.
بلبرینگ ها و رولبرینگ ها دو نوع رایج از یاتاقان های غلتشی هستند. در بلبرینگ ها از ساچمه های کروی شکل استفاده می شود، در حالی که رولبرینگ ها دارای غلتک های استوانه ای یا مخروطی هستند.
وظایف اصلی یاتاقان در موتور خودرو
این قطعات نقش بسیار مهمی در عملکرد صحیح موتور خودرو ایفا می کنند. برخی از مهم ترین وظایف آنها عبارتند از:
- کاهش اصطکاک بین قطعات متحرک موتور به ویژه میل لنگ و شاتون
- جلوگیری از سایش و فرسایش قطعات حیاتی موتور
- تنظیم لقی و موقعیت میل لنگ نسبت به سایر اجزا
- کمک به روان سازی حرکت دورانی میل لنگ
- جذب ضربات و ارتعاشات ناشی از حرکت پیستون ها
- توزیع مناسب روغن بین قطعات متحرک
با توجه به این وظایف حیاتی، سلامت و عملکرد صحیح این قطعات تاثیر مستقیمی بر کارایی و طول عمر موتور خودرو دارد.
یاتاقان زدن چیست و چه علائمی دارد؟
اصطلاح “یاتاقان زدن” به شرایطی گفته می شود که در آن این قطعات به دلایل مختلف دچار آسیب شده و نمی توانند وظیفه خود را به درستی انجام دهند. این مشکل می تواند به دلیل فرسودگی طبیعی یاتاقان ها یا عوامل دیگری مانند روغن کاری نامناسب، افزایش دمای موتور یا ورود ذرات خارجی به موتور رخ دهد.
برخی از مهم ترین علائم یاتاقان زدن عبارتند از:
- صدای تق تق یا کوبش از موتور به خصوص هنگام شتاب گیری
- لرزش غیرعادی موتور
- افت فشار روغن موتور
- روشن شدن چراغ هشدار روغن
- کاهش قدرت و شتاب خودرو
- مصرف بیش از حد روغن موتور
- دود آبی رنگ از اگزوز
در صورت مشاهده هر یک از این علائم، باید هر چه سریع تر به تعمیرگاه مراجعه کرد. ادامه رانندگی با موتوری که این قطعه آن آسیب دیده می تواند منجر به خرابی کامل موتور شود.
یاتاقان زدن می تواند دلایل مختلفی داشته باشد. شناخت این دلایل به پیشگیری از این مشکل جدی کمک می کند. برخی از شایع ترین علل این اتفاق عبارتند از:
1. روغن کاری نامناسب
مهم ترین عامل در سلامت این قطعات، روغن کاری مناسب و به موقع است. عدم تعویض به موقع روغن موتور، استفاده از روغن نامرغوب یا کم بودن سطح روغن می تواند باعث آسیب جدی به یاتاقان ها شود. روغن کثیف حاوی ذرات ریز فلزی است که می تواند سطح یاتاقان را خراشیده و باعث سایش آن شود.
2. افزایش دمای موتور
گرم شدن بیش از حد موتور یکی دیگر از دلایل شایع یاتاقان زدن است. افزایش دما باعث کاهش ویسکوزیته روغن و در نتیجه کاهش خاصیت روان کنندگی آن می شود. همچنین حرارت بالا می تواند باعث تغییر شکل و انبساط قطعات فلزی از جمله این قطعات شود.
3. ورود مواد خارجی به موتور
ورود ذرات خارجی مانند گرد و غبار، براده های فلزی یا حتی قطعات شکسته شده سایر اجزای موتور می تواند به سطح یاتاقان آسیب برساند. این ذرات می توانند سطح صاف و صیقلی یاتاقان را خراشیده و باعث افزایش اصطکاک شوند.
4. فرسودگی طبیعی
این قطعات مانند هر قطعه مکانیکی دیگری در طول زمان و با افزایش کارکرد دچار فرسودگی می شوند. این فرسودگی باعث کاهش ضخامت و تغییر شکل یاتاقان شده و در نهایت منجر به یاتاقان زدن می شود. به همین دلیل این قطعات باید در فواصل زمانی مشخص بازدید و در صورت نیاز تعویض شوند.
نگهداری و افزایش طول عمر این قطعه
با رعایت برخی نکات ساده می توان طول عمر این قطعات فلزی را افزایش داد و از بروز مشکلات جدی جلوگیری کرد:
- تعویض به موقع و منظم روغن موتور طبق دستورالعمل سازنده خودرو
- استفاده از روغن موتور با کیفیت و مناسب برای خودرو
- کنترل مرتب سطح روغن موتور و اطمینان از کافی بودن آن
- توجه به علائم هشدار دهنده مانند چراغ روغن و صداهای غیرعادی موتور
- رعایت دوره های سرویس و بازدید- جلوگیری از گرم شدن بیش از حد موتور با کنترل سطح مایع خنک کننده و عملکرد صحیح سیستم خنک کاری
- رانندگی صحیح و پرهیز از فشار بیش از حد به موتور، به خصوص قبل از گرم شدن کامل آن
- استفاده از فیلتر هوای مناسب و تعویض به موقع آن برای جلوگیری از ورود ذرات خارجی به موتور
- انجام معاینه فنی دوره ای خودرو و بررسی وضعیت موتور توسط متخصص
رعایت این نکات نه تنها عمر این قطعات را افزایش می دهد، بلکه به سلامت کلی موتور خودرو نیز کمک می کند.
تعویض
تعویض این قطعه یک فرآیند پیچیده و تخصصی است که باید توسط مکانیک های ماهر انجام شود. این عملیات معمولا شامل مراحل زیر است:
1. باز کردن کامل موتور و جدا کردن میل لنگ
2. بررسی دقیق سطح میل لنگ از نظر خراشیدگی یا آسیب
3. اندازه گیری قطر میل لنگ برای انتخاب یاتاقان با سایز مناسب
4. نصب یاتاقان های جدید روی بلوک سیلندر و کپه های این قطعه
5. نصب مجدد میل لنگ و تنظیم لقی آن
6. بستن مجدد موتور و پر کردن آن با روغن تازه
نکته مهم: هنگام تعویض این قطعه، معمولا توصیه می شود تمامی یاتاقان های موتور تعویض شوند، حتی اگر فقط یکی از آنها آسیب دیده باشد. این کار باعث اطمینان از عملکرد یکنواخت و هماهنگ تمام این قطعه ها می شود.
نوآوری ها در تکنولوژی یاتاقان
صنعت خودروسازی همواره در حال پیشرفت و نوآوری است و این موضوع شامل تکنولوژی این قطعات ها نیز می شود. برخی از جدیدترین پیشرفت ها در این زمینه عبارتند از:
1. یاتاقان های پلیمری
این نوع یاتاقان ها از مواد پلیمری پیشرفته ساخته می شوند که وزن کمتر و مقاومت بیشتری نسبت به انواع فلزی دارند. آنها همچنین نیاز کمتری به روان کاری دارند و در برابر خوردگی مقاوم تر هستند.
2. یاتاقان های سرامیکی
یاتاقان های سرامیکی در مقایسه با انواع فلزی سبک تر بوده و در دماهای بالاتر کارایی بهتری دارند. آنها همچنین عمر طولانی تری داشته و نیاز کمتری به تعویض دارند.
3. یاتاقان های هوشمند
این نوع قطعات مجهز به سنسورهایی هستند که می توانند دما، فشار و سایر پارامترهای عملکردی را به صورت لحظه ای اندازه گیری کنند. این اطلاعات می تواند به سیستم مدیریت موتور ارسال شده و باعث بهبود عملکرد و افزایش طول عمر موتور شود.
اهمیت یاتاقان در صنایع دیگر
اگرچه در این مقاله بیشتر بر کاربرد این قطعه در صنعت خودرو تمرکز کردیم، اما این قطعه در بسیاری از صنایع دیگر نیز کاربرد گسترده ای دارد. برخی از این صنایع عبارتند از:
- صنایع هوافضا: در ساخت موتور هواپیما و قطعات متحرک آن
- صنایع سنگین: در ماشین آلات ساختمانی و معدنی
- صنایع تولیدی: در خطوط تولید و ماشین آلات صنعتی
- صنایع انرژی: در توربین های بادی و ژنراتورها
- صنایع پزشکی: در تجهیزات پزشکی مانند اسکنرهای MRI
در تمام این صنایع، این قطعات نقش مهمی در کاهش اصطکاک، افزایش کارایی و طول عمر تجهیزات ایفا می کنند.
جمع بندی
یاتاقان ها قطعاتی کوچک اما بسیار حیاتی در موتور خودرو و بسیاری از ماشین آلات صنعتی هستند. آنها با کاهش اصطکاک و تسهیل حرکت بین قطعات متحرک، نقش مهمی در عملکرد صحیح و طول عمر موتور ایفا می کنند. درک اهمیت این قطعات و نگهداری مناسب از آنها می تواند به افزایش عمر مفید خودرو و کاهش هزینه های تعمیر و نگهداری کمک کند.
با پیشرفت تکنولوژی، این قطعات نیز همگام با سایر قطعات خودرو در حال تکامل هستند. استفاده از مواد جدید، طراحی های پیشرفته و فناوری های هوشمند در ساخت این قطعه، آینده ای روشن را برای این قطعه حیاتی نوید می دهد. بی شک در سال های آینده شاهد یاتاقان هایی با کارایی بالاتر، عمر طولانی تر و نیاز کمتر به نگهداری خواهیم بود.
