پاتیل ذوب صنعتی یکی از تجهیزات کلیدی در صنعت فولاد و ریخته‌گری است که وظیفه نگهداری، جابه‌جایی و گاهی تصفیه فلزات مذاب را بر عهده دارد. این تجهیزات برای اطمینان از کیفیت محصول نهایی و کاهش ضایعات، طراحی و ساخته می‌شوند. پاتیل‌ها بسته به نوع کاربرد و نیاز فرآیندی، به انواع سرریز، کف‌ریز و واکنشی تقسیم می‌شوند.
در این مقاله، به بررسی دقیق این سه نوع پاتیل، اجزای تشکیل‌دهنده آن‌ها، کاربردها، مزایا و معایب، و نکات کلیدی در طراحی و استفاده از آن‌ها پرداخته می‌شود.
تعریف پاتیل ذوب صنعتی
پاتیل‌های ذوب، قلب تپنده صنایع فلزی هستند. این ظروف عظیم الجثه، نقش اساسی در نگهداری و انتقال فلزات مذابی ایفا می‌کنند که در فرآیندهای تولید فولاد، آلیاژسازی و ریخته‌گری به کار می‌روند. در واقع، پاتیل‌ها حکم رگ‌های حیاتی را برای این صنایع دارند و بدون آن‌ها، امکان تولید محصولات فلزی با کیفیت و به صورت انبوه وجود نخواهد داشت. این تجهیزات باید از مقاومت بسیار بالایی در برابر دماهای فوق‌العاده بالا، فشارهای شدید و همچنین خوردگی‌های شیمیایی برخوردار باشند تا بتوانند در محیط‌های سخت و خشن صنایع فلزی به خوبی عمل کنند.
طراحی دقیق و مهندسی شده پاتیل‌ها نیز به گونه‌ای است که بتوانند خواص فیزیکی و شیمیایی فلز مذاب را در طول فرآیند تولید حفظ کرده و از آلودگی‌های خارجی که می‌توانند بر کیفیت محصول نهایی تاثیر بگذارند، جلوگیری کنند.
انواع پاتیل ذوب صنعتی
پاتیل‌های ذوب در انواع و ابعاد مختلفی تولید می‌شوند و هر کدام از آن‌ها برای کاربرد خاصی طراحی شده‌اند. برخی از پاتیل‌ها برای نگهداری حجم عظیمی از فلز مذاب به کار می‌روند، در حالی که برخی دیگر برای انتقال فلز مذاب از یک نقطه به نقطه دیگر استفاده می‌شوند.
همچنین، پاتیل‌ها از مواد مختلفی مانند فولاد، آلیاژهای خاص و سرامیک‌ها ساخته می‌شوند که انتخاب هر یک از این مواد به نوع فلز مذاب، دمای کاربری و سایر شرایط عملیاتی بستگی دارد. کاربردهای پاتیل‌های ذوب بسیار گسترده است و از صنایع فولادسازی و آلیاژسازی گرفته تا صنایع ریخته‌گری و خودروسازی را شامل می‌شود.
به طور کلی، پاتیل‌های ذوب یکی از مهم‌ترین تجهیزات صنعتی هستند که نقش بسیار مهمی در تولید محصولات فلزی با کیفیت و به صورت انبوه ایفا می‌کنند.

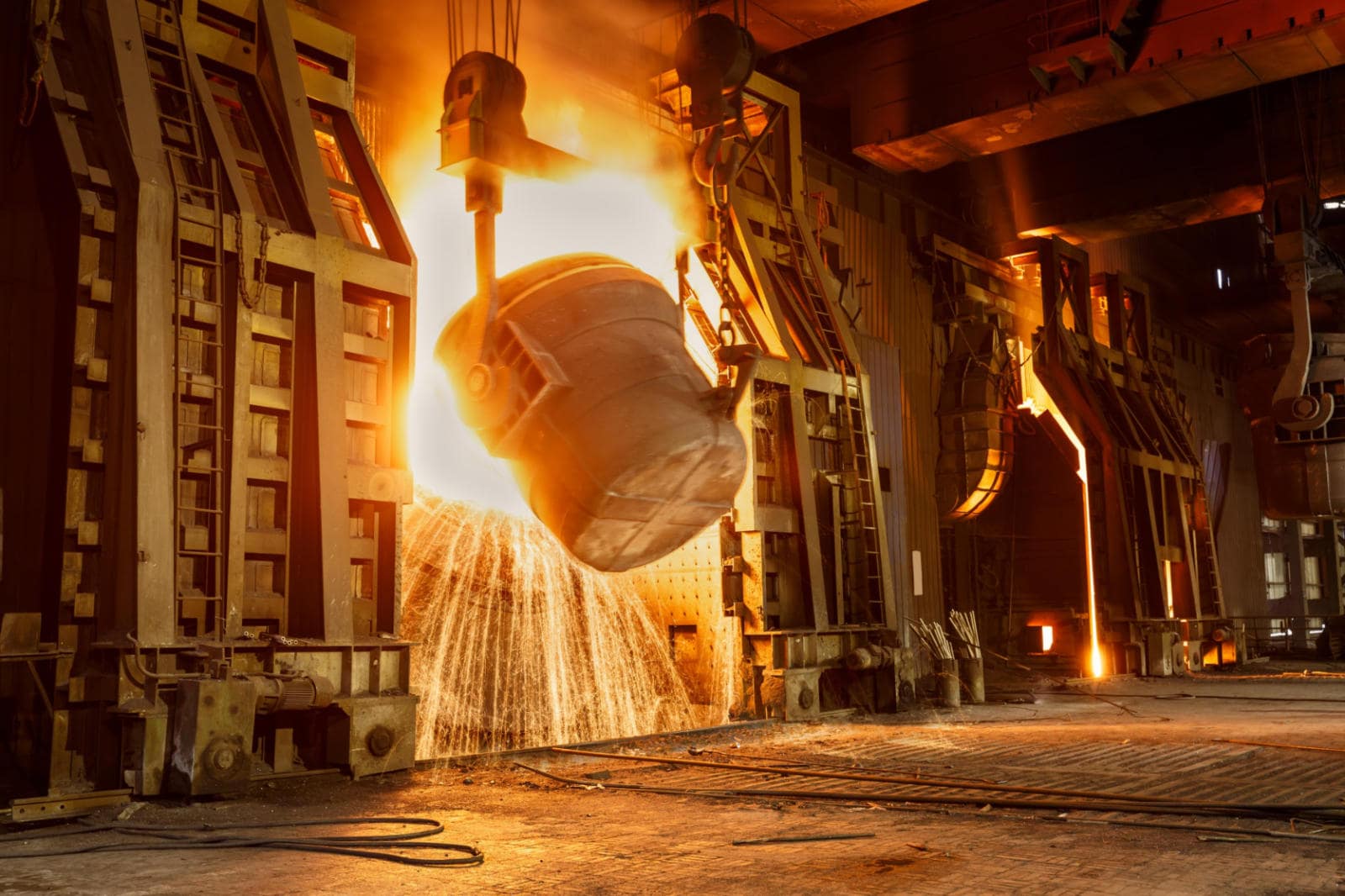

پاتیل سرریز (Top Pour Ladle)
این نوع پاتیل به گونه‌ای طراحی شده است که تخلیه مذاب از طریق یک دهانه در بالای پاتیل انجام می‌شود. پاتیل‌های سرریز معمولاً در فرآیندهایی که نیازی به دقت بالا در تخلیه ندارند، استفاده می‌شوند.
ویژگی‌ها:
- ساختار ساده: این نوع پاتیل از نظر طراحی و ساخت اقتصادی است.
- کاربرد سریع: برای انتقال مقادیر زیاد مذاب در زمان کوتاه مناسب است.
معایب: کنترل کم بر جریان مذاب و احتمال ورود آلودگی به دلیل تماس با هوا.
پاتیل کف‌ریز (Bottom Pour Ladle)
در این نوع، تخلیه مذاب از کف پاتیل انجام می‌شود. این طراحی باعث می‌شود که ناخالصی‌هایی که به سطح مذاب آمده‌اند، در فرآیند تخلیه وارد محصول نهایی نشوند.
ویژگی‌ها:
- کیفیت بالا: تخلیه کنترل‌شده مذاب باعث کاهش ورود ناخالصی‌ها می‌شود.
- دقت: مناسب برای ریخته‌گری دقیق و تولید آلیاژهای حساس.
معایب: طراحی پیچیده و هزینه بالاتر نسبت به پاتیل‌های سرریز.
پاتیل واکنشی (Reactive Ladle)
این نوع پاتیل برای فرآیندهایی طراحی شده که نیاز به واکنش‌های شیمیایی درون پاتیل دارند. معمولاً از مواد افزودنی خاص برای تغییر خواص فلز مذاب استفاده می‌شود.
ویژگی‌ها:
- تصفیه فلز: امکان افزودن مواد گاززدا یا تصفیه‌کننده.
- کنترل خواص: بهبود ویژگی‌های شیمیایی و مکانیکی فلز.
معایب: هزینه‌های بالاتر به دلیل نیاز به مواد افزودنی و تجهیزات پیشرفته.

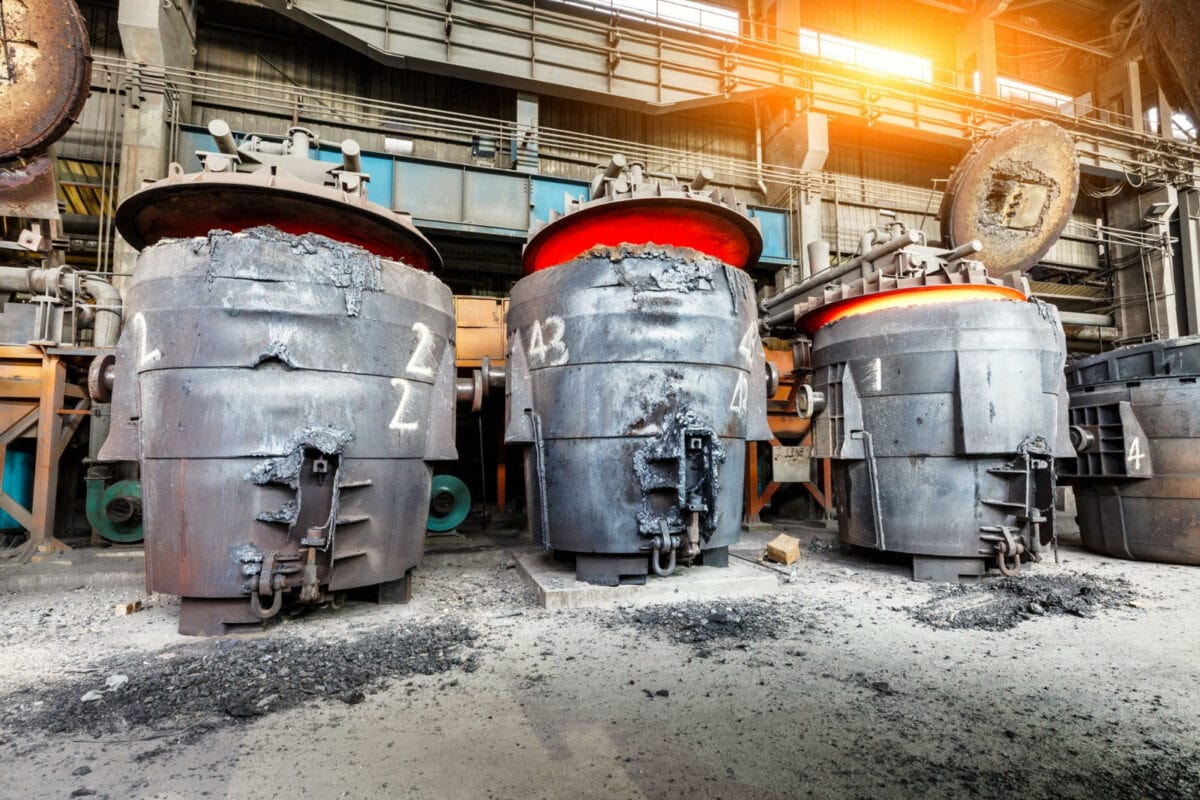

اجزای سازنده پاتیل ذوب صنعتی
پاتیل‌های ذوب از اجزای مختلفی تشکیل شده‌اند که هر کدام نقش مهمی در عملکرد و دوام پاتیل ایفا می‌کنند.
اجزای اصلی پاتیل ذوب صنعتی به طور کلی شامل موارد زیر است:
پوسته اصلی (Shell)
پوسته پاتیل معمولاً از فولاد کربنی یا فولاد ضدزنگ ساخته می‌شود تا بتواند فشار و دمای بالای فلز مذاب را تحمل کند. طراحی این بخش باید به گونه‌ای باشد که ساختار مکانیکی و استحکام آن تحت تأثیر قرار نگیرد.
لایه نسوز (Refractory Lining)
لایه نسوز در داخل پاتیل قرار می‌گیرد و نقش حیاتی در محافظت از پوسته اصلی و جلوگیری از اتلاف حرارت دارد. این لایه معمولاً از موادی مانند:
- آجرهای نسوز: برای مقاومت در برابر دماهای بالا.
- بتن نسوز: برای ایجاد یک سطح یکپارچه و مقاوم در برابر شوک حرارتی.
سیستم تخلیه (Pouring System)
- پاتیل سرریز: شامل یک دهانه ساده در قسمت بالایی است.
- پاتیل کف‌ریز: مجهز به مکانیزم تخلیه از کف که شامل دریچه‌های کنترلی و سیستم‌های هیدرولیکی یا مکانیکی است.
سیستم حمل و نقل
پاتیل‌ها معمولاً دارای دستگیره‌ها، چرخ‌دنده‌ها و مکانیزم‌هایی برای حمل با جرثقیل یا واگن هستند. این سیستم‌ها باید از نظر ایمنی و دوام بهینه باشند.
درپوش (Lid)
برخی پاتیل‌ها دارای درپوش هستند که برای جلوگیری از اتلاف حرارت و اکسیداسیون فلز مذاب به کار می‌روند.

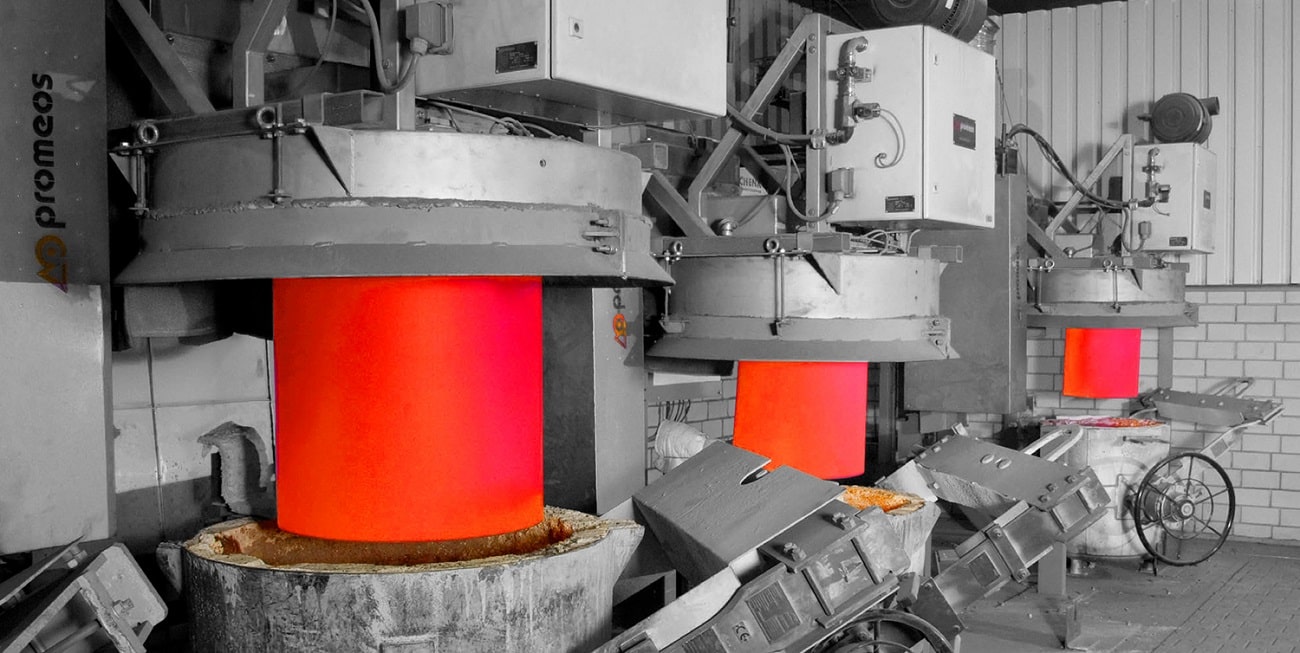

سیستم حرارتی
پاتیل‌های پیشرفته ممکن است به سیستم‌های گرمایش مستقیم یا غیرمستقیم مجهز باشند تا دمای فلز مذاب در حین انتقال کاهش نیابد.
کاربردهای پاتیل ذوب صنعتی
در ادامه چند مورد از کاربردهای پاتیل ذوب صنعتی ارائه شده است:
- صنعت فولادسازی: پاتیل‌های کف‌ریز و واکنشی در این صنعت برای تولید فولادهای خاص و کنترل ترکیب شیمیایی فلز مذاب به کار می‌روند.
- ریخته‌گری: در صنایع ریخته‌گری، از پاتیل سرریز برای انتقال سریع و از پاتیل کف‌ریز برای تخلیه دقیق استفاده می‌شود.
- تولید آلیاژها: پاتیل‌های واکنشی با افزودن عناصر آلیاژی، خواص شیمیایی و فیزیکی فلز مذاب را تنظیم می‌کنند.
مزایا و معایب انواع پاتیل های ذوب
| نوع پاتیل | مزایا | معایب |
|---|---|---|
| سرریز | ساختار ساده و اقتصادی | کنترل کمتر بر جریان مذاب |
| کف‌ریز | کاهش ناخالصی و دقت بیشتر | هزینه بالاتر و پیچیدگی طراحی |
| واکنشی | تصفیه فلز و بهبود خواص | هزینه بالا و نیاز به تجهیزات خاص |
نکات کلیدی در طراحی و نگهداری پاتیل های ذوب
- مواد نسوز: انتخاب صحیح مواد نسوز بر اساس نوع فلز مذاب و دمای کاری.
- سیستم تخلیه: اطمینان از عملکرد صحیح مکانیزم‌های تخلیه.
- بازرسی دوره‌ای: بررسی‌های منظم برای جلوگیری از خرابی یا نشتی.
- آموزش کارکنان: آموزش استفاده صحیح و ایمن از پاتیل.
راهنمای خرید پاتیل ذوب
در انتخاب پاتیل ذوب مناسب، عوامل متعددی از جمله ظرفیت پاتیل، جنس بدنه، نوع پوشش نسوز داخلی، سیستم جابجایی، دمای کاری و نوع فلز مذاب باید در نظر گرفته شود. برای مثال، پاتیل‌هایی که برای ذوب آلومینیوم استفاده می‌شوند، به دلیل دمای ذوب کمتر، نسبت به پاتیل‌های فولاد، دارای طراحی متفاوتی هستند.
همچنین، پوشش نسوز داخلی پاتیل‌ها نیز باید با توجه به نوع فلز مذاب و دمای آن انتخاب شود.
قبل از خرید پاتیل ذوب، بهتر است با کارشناسان فروش مشورت و نیازهای خود را به طور دقیق بیان کنید تا آن‌ها بتوانند مناسب‌ترین پاتیل را برای شما پیشنهاد دهند. عواملی مانند بودجه، فضای کاری و فرآیند تولید نیز در انتخاب پاتیل تأثیرگذار هستند. همچنین، توجه به کیفیت ساخت پاتیل، گارانتی و خدمات پس از فروش نیز از اهمیت بالایی برخوردار است.
با انتخاب یک پاتیل ذوب مناسب، می‌توانید بهره‌وری و کیفیت تولید خود را افزایش داده و از هزینه‌های اضافی جلوگیری کنید.
نتیجه‌گیری
پاتیل ذوب صنعتی از اجزای حیاتی در صنعت فلزات به شمار می‌رود و نقش بسزایی در بهبود کیفیت محصول نهایی دارد. انتخاب نوع مناسب پاتیل و طراحی صحیح آن می‌تواند تاثیر مستقیمی بر کاهش هزینه‌ها، افزایش ایمنی و بهبود بهره‌وری داشته باشد. با توجه به اهمیت اجزای تشکیل‌دهنده و عملکرد این تجهیزات، نگهداری و استفاده صحیح از آن‌ها از الزامات اساسی در هر کارخانه تولید فلز است.
